nvm2008, подготовил прошивку. Нужно проверить на предмет установления связи с ЭБУ двигателя.
1) Перепрошейте Z8.
2) Подключите к машине. Подключите Z8 к компьютеру. Запустите терминал. Переключитесь на газ (или просто +12В на синий провод).
3) Сделайте print screen того, что выведет Z8.

vint46, наверно придётся у вас проконсультироваться. Чисто теоретически всё делать, не имея машины с таким блоком непросто.

[nvm2008]

Зелёный светодиод замигал.

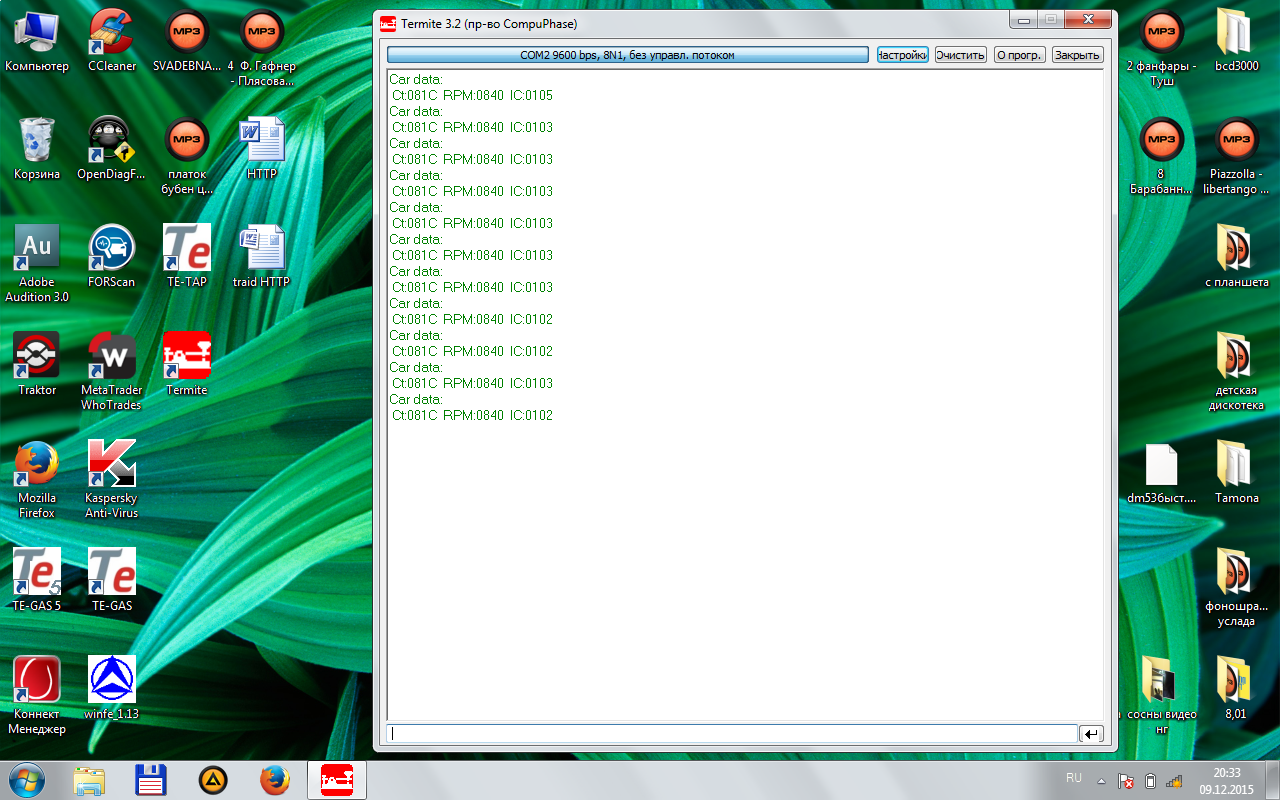

Термит показал это

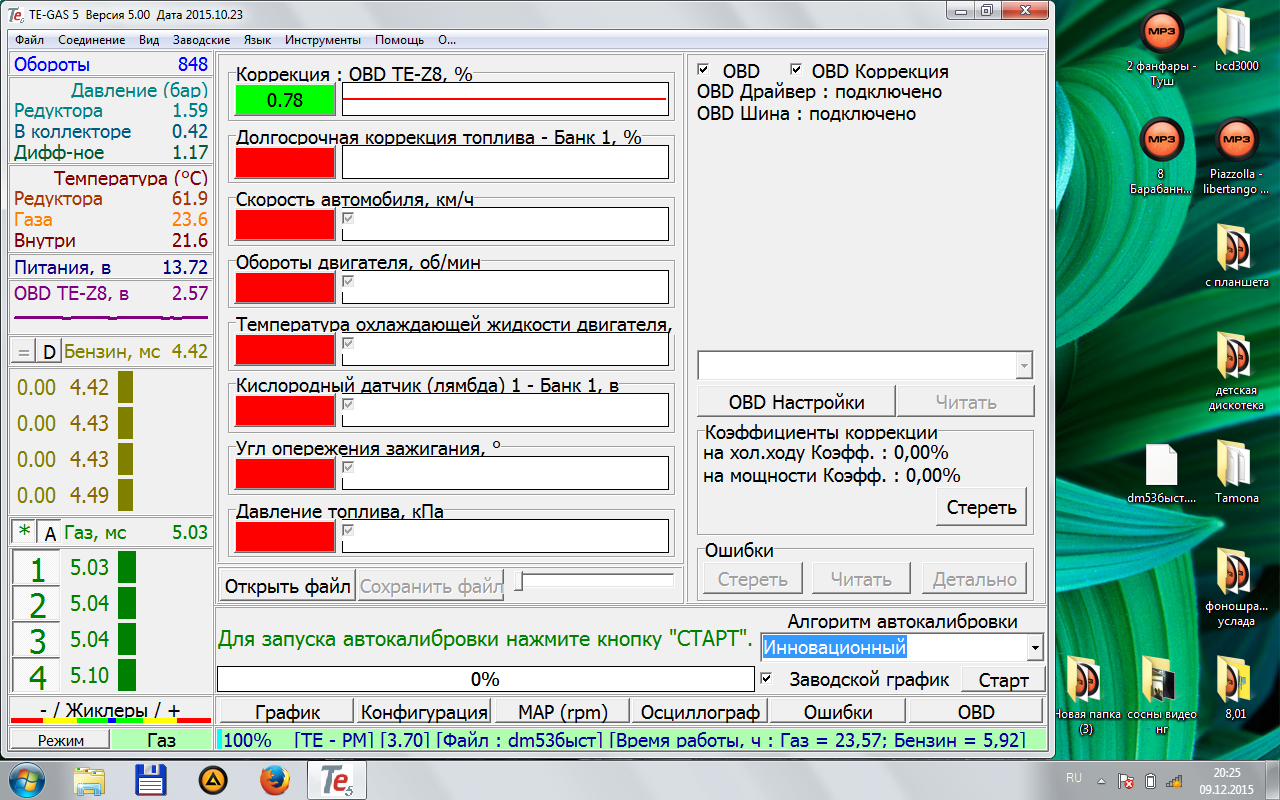

ТЕ-ГАЗ показал это

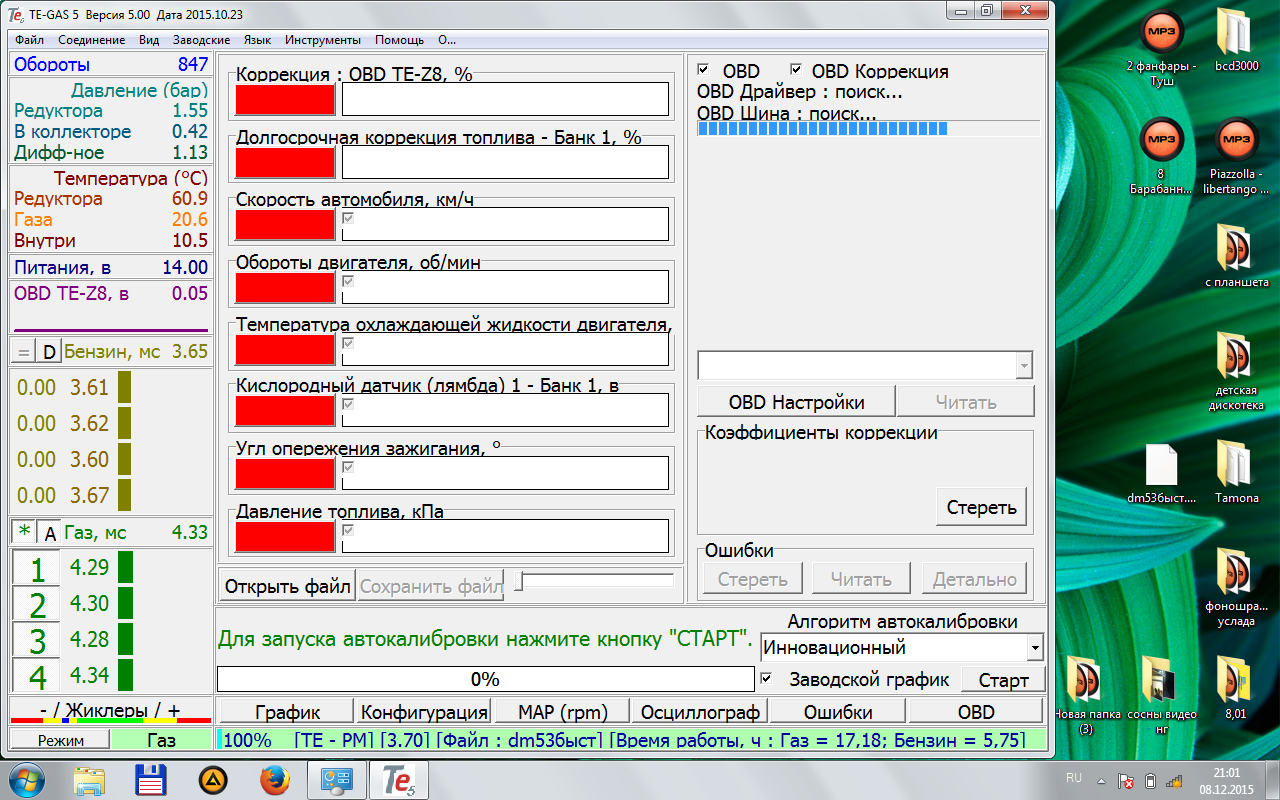

Поиск шины бесконечен...

[vint46]

vint46, наверно придётся у вас проконсультироваться. Чисто теоретически всё делать, не имея машины с таким блоком непросто.

На самом деле, там все несложно. Спрашивайте - чем смогу, помогу.

[Nikor]

nvm2008, забыл сказать чтобы вы переключили терминал в режим отображения HEX. На самом деле всё в порядке! Значит связь с протоколом есть и данные поступают. Осталось дописать обработку поступающих данных. Но это уже дело техники. Завтра подготоволю оканчательный вариант прошивки.

vint46, да, в самом деле этот протокол проще классического KWP2000. Да и информации больше, ведь этот блок иследован в интернете вдоль и поперек

[Nikor]

nvm2008, всё-таки вынужден попросить вас чтобы сделали скрин в НЕХ виде (нужно поставить галочку возле НЕХ в настройках).

[Nikor]

Подготовил прошивку с обработкой данных.
Сделайте скрин что выводит устройство в НЕХ формате и в обычном. Спасибо.

[nvm2008]

Вот пожалйста

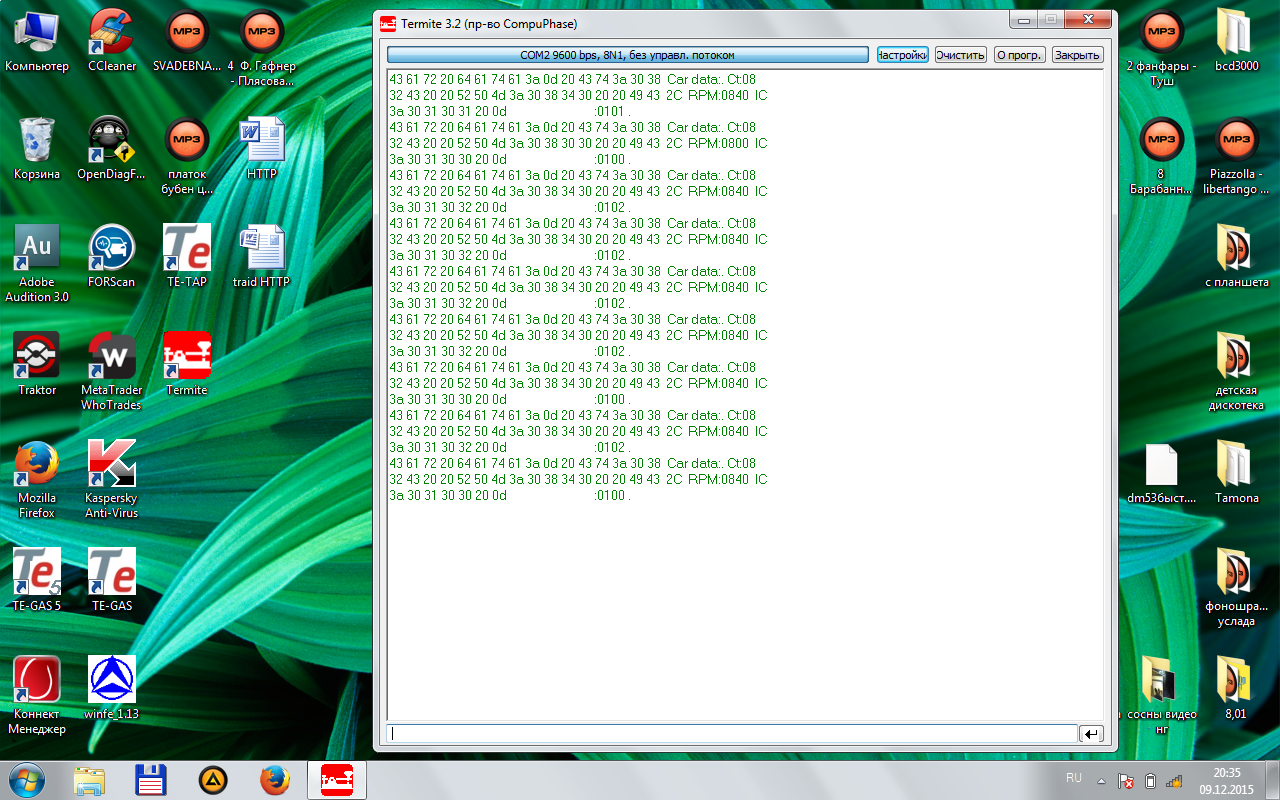

В HEX режиме

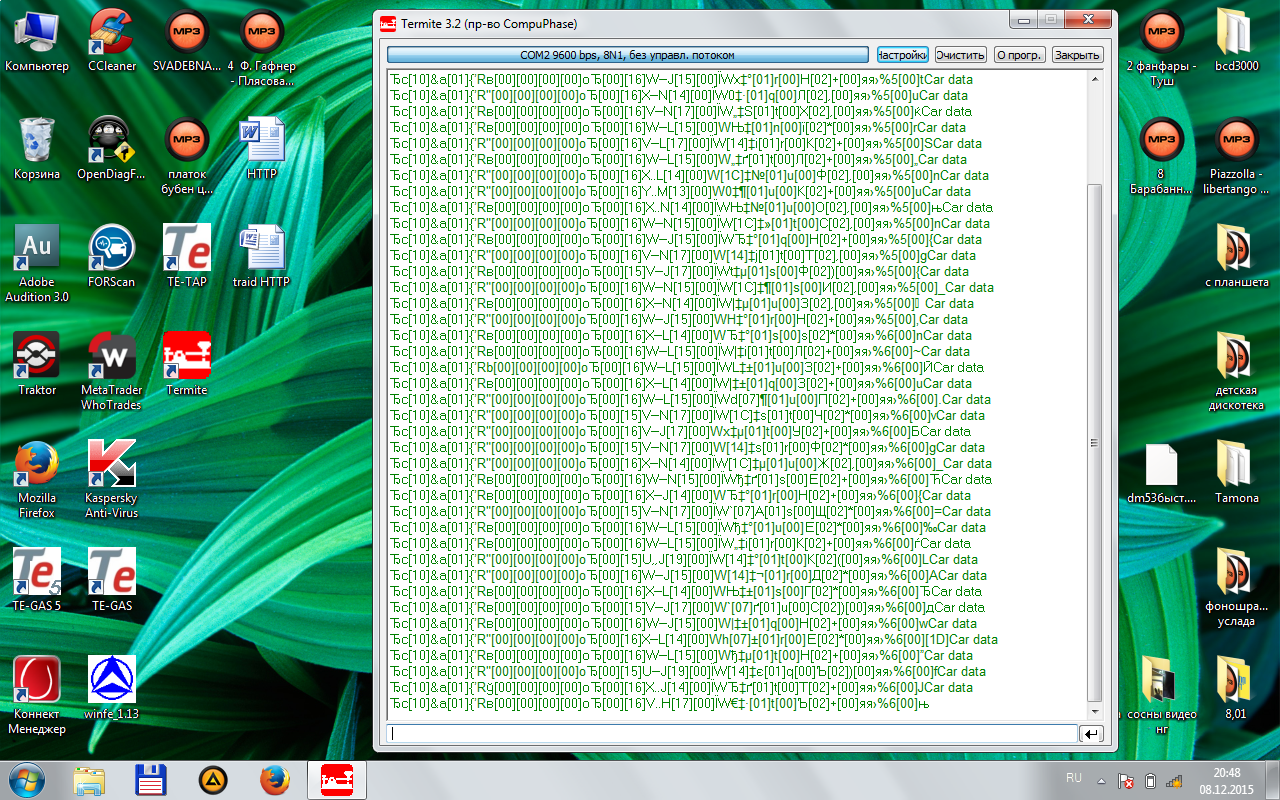

Обычный

Здесь так

[vint46]

Запрос неправильный. Блок так не ответит. На какой скорости запрос подается в к-линию?

[Nikor]

vint46, почему неправильный? Всё работает, блок отвечает. Коэффициент (IC), который в идеальном случае должен быть равен 1,000, выводет.

[vint46]

Значит, я чего-то недопонимаю. Запрос старта связи выглядеть как
0x81 0x10 0xf1 0x81 0x03
блок должен ответить
0х81 0xF1 0x10 0xC1 0x43 типа, ок.
затем запрос старта сессии и запрос чтения по локальному иденту
0x82 0x10 0xF1 0x21 0x0 0xA5
в ответ блок выдает серию байтов инфы параметров. Чет я в терминале не увидел этих последовательностей. Мож не так отображается там?
