контроллер OBD

[Algen]

По автокалибровке....похоже дело не в программе, чуть позже проверю, отпишусь.

[orlov vladimir]

По автокалибровке....похоже дело не в программе, чуть позже проверю, отпишусь.

Хорошо.

[Algen]

Действительно, проблема была не в программе. Дело в том, что последняя версия программы установилась в другой каталог, а я по невнимательности запускал программу из старого каталога.
Извиняюсь за невнимательность.
Осталось разобраться с Z-8

[orlov vladimir]

Действительно, проблема была не в программе. Дело в том, что последняя версия программы установилась в другой каталог, а я по невнимательности запускал программу из старого каталога.
Извиняюсь за невнимательность.
Осталось разобраться с Z-8

Вот и разобрались. Спасибо, что ответили. С Z8 разбираемся. Может придётся его перепрошить. Для этого нужно изготовить переходник.

[Algen]

С паяльником на ТЫ, так что готов.

[orlov vladimir]

Хорошо. Мы сейчас разбираемся с Рено. Надо немного подождать.

[Nikor]

Мы посовещались и решили, что чтобы выяснить в чём именно проблема мы модифицируем программу. TE-Z8 будет через UART (СОМ порт) выдавать данные, которые можно будет прочитать любым СОМ терминалом. Например Termite.

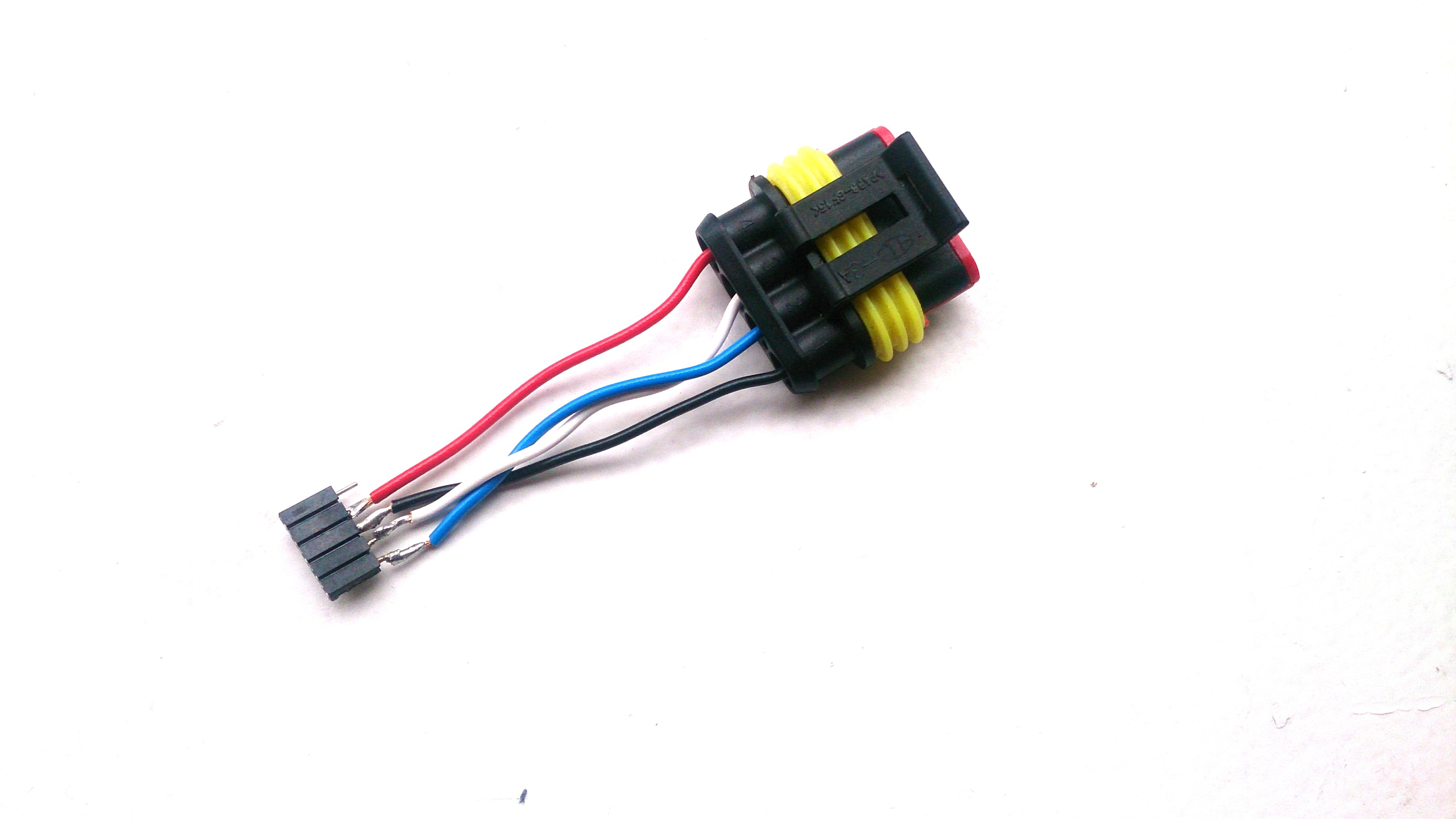

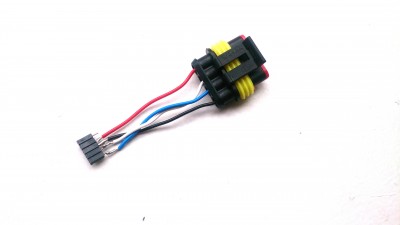

Чтобы сменить прошивку, а затем прочитать данные, вам необходимо изготовить переходник для USB интерфейса Tegas или Tamona.

Для смены прошивки нужно использовать загрузчик вариатора (ТЕ-ТАР). Запустите програму. Далее закладка "Connection". Далее "Bootloader". В открывшимся новом окне выбрать порт и нажать кнопку "Connect". Если загрузчик выйдет на связь заморгают по очереди оба светодиода.

[Algen]

Мы посовещались и решили, что чтобы выяснить в чём именно проблема мы модифицируем программу. TE-Z8 будет через UART (СОМ порт) выдавать данные, которые можно будет прочитать любым СОМ терминалом. Например Termite.
Чтобы сменить прошивку, а затем прочитать данные, вам необходимо изготовить переходник для USB интерфейса Tegas или Tamona.

Для смены прошивки нужно использовать загрузчик вариатора (ТЕ-ТАР). Запустите програму. Далее закладка "Connection". Далее "Bootloader". В открывшимся новом окне выбрать порт и нажать кнопку "Connect". Если загрузчик выйдет на связь заморгают по очереди оба светодиода.

USB интерфейс я использую на чипе CP2102, т.е. не оригинальный. С ТЕ РМ работает отлично. Какая должна быть скорость обмена данными в свойствах порта?
Какое должно быть напряжение на красном проводе? Он нужен для подтяжки порта?

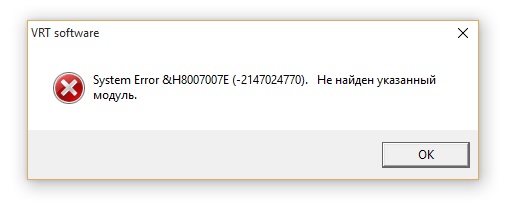

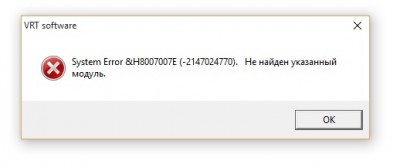

Небольшая проблема, ТЕ ТАР не запускается на моем компе, ОС WIN 10. выскакивает сообщение. Ну и конечно нужен будет файл прошивки. Что делать с СОМ терминалом пока ума не приложу, как нибудь разберусь.
Лог нужно будет скопировать в блокнот и выложить сюда?

[Nikor]

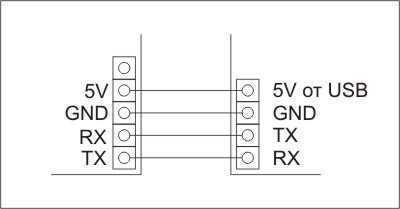

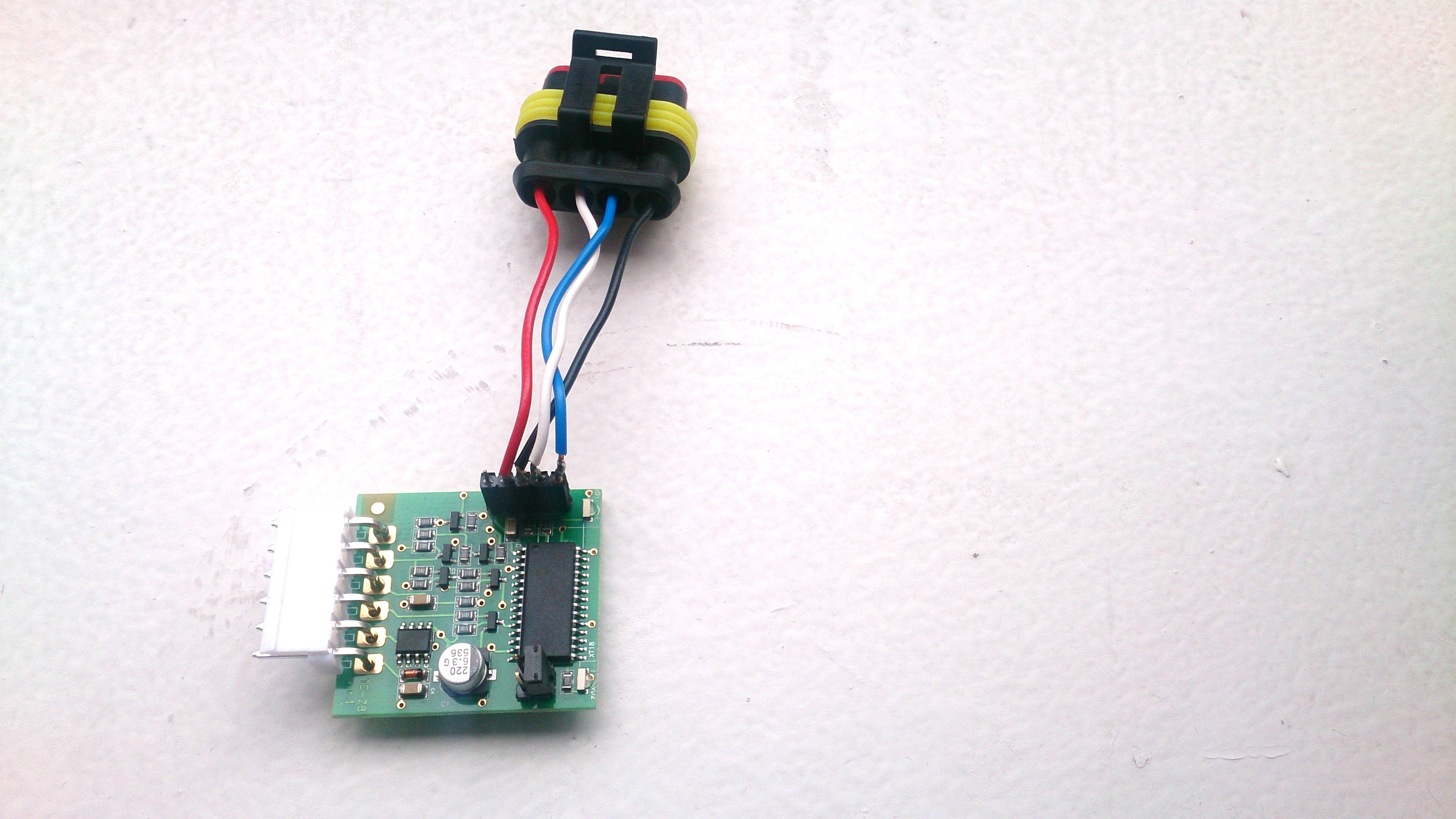

Красный провод в том переходнике задействован только для того, чтобы запитать оптопары. Напряжение 5В. Подведя это напряжение от USB адаптера, можно запитать TE-Z8.
Скорость обмена 9600.
После того как подключите провода, убедитесь что на проводах TX RX есть напряжение 5В.
Файл прошивки планировали подготовить сегодня. Но похоже, что получиться только в понедельник.

[Algen]

Приветствую, сначала попробую коннект, остальное позже. Спасибо.
