контроллер OBD

[olezhan]

Красный провод в том переходнике задействован только для того, чтобы запитать оптопары. Напряжение 5В. Подведя это напряжение от USB адаптера, можно запитать TE-Z8.
Скорость обмена 9600.
После того как подключите провода, убедитесь что на проводах TX RX есть напряжение 5В.
Файл прошивки планировали подготовить сегодня. Но похоже, что получиться только в понедельник.

А если 3.5 и 5 вольт,о чем это говорит.

[Nikor]

99% - это нормально. Раз перепрошилось, значит на электронном уровне всё в порядке.
При включении питания, светится ли светодиоды?

[olezhan]

При включении питания, светится ли светодиоды?[/quote]

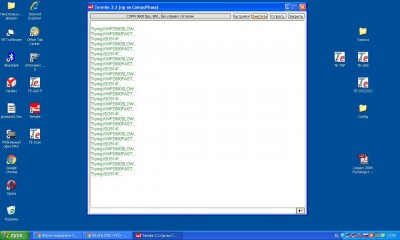

Да,красный светодиод светиться. Решил на столе подать питание +12 вольт на основной разъем и имитировать работу на газу. Красный светодиод заморгал и на Termite пошла информация. Но названия устройства и версию прошивки почему то не видно.

[Nikor]

Да выглядит немного не так, как должно быть. Но вы можете попробывать поставить Z8 на машину. А мы будем разбираться с этим моментом.

[olezhan]

Да выглядит немного не так, как должно быть. Но вы можете попробывать поставить Z8 на машину. А мы будем разбираться с этим моментом.

На машине то же самое,только информация выводиться быстрее. Зеленый светодиод по прежнему не мигает.

[Nikor]

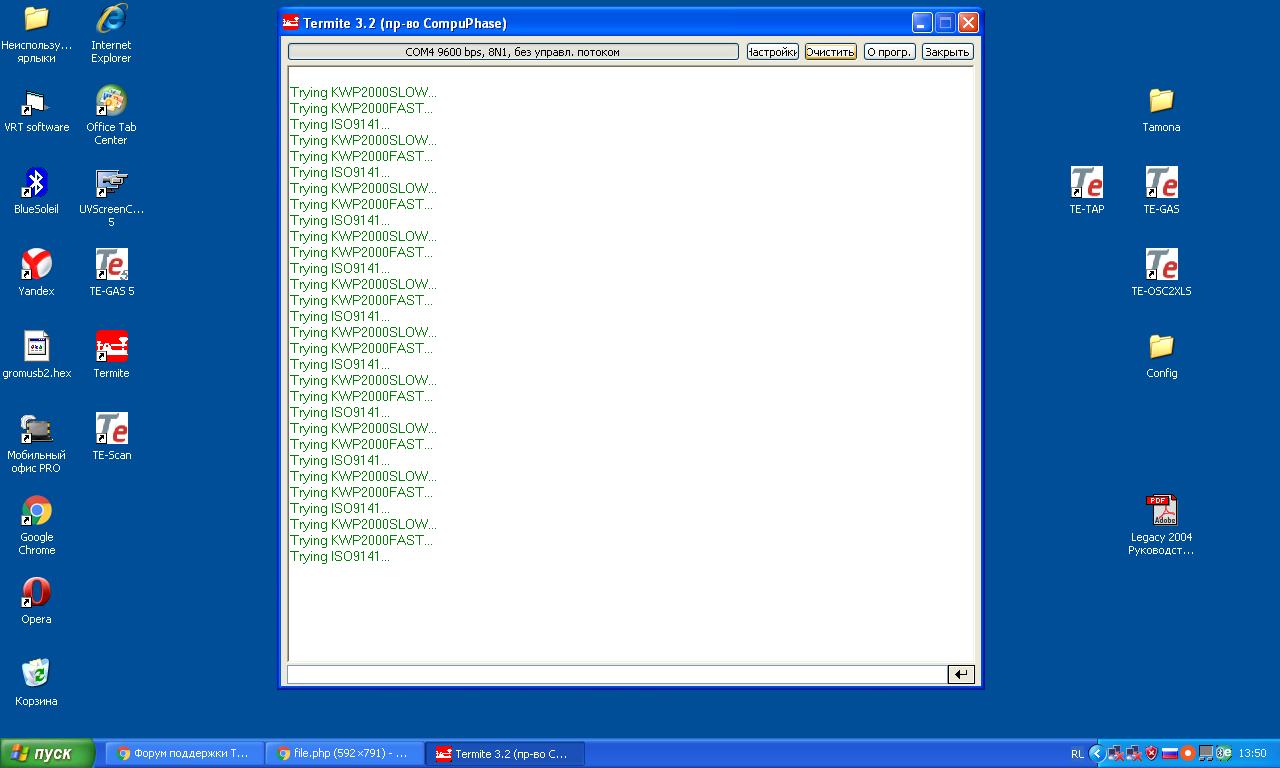

Очень странно что он не делает 5 сек паузу во время поиска протокола...
Попробуйте сделать следующим образом:
1) Заведите мотор
2) Отключите Z8
3) Подождите 10 сек. и снова включите.

[ant59]

Извиняюсь может не по теме. Будет ли работать мозг ТЕ-Stream-OBD 8 с Тоёта ленд крузер 100,2007г.в. 4.7 мотор в смысле будет ли читать протокол ОБД там вроде подключение к контактам 6-14 а может и нет,кто знает точно?, стоит ли ставить эти мозги будут ли они работать с ОБД.

[BRC31]

На счет ОБД,не знаю,( ещё не ставил), но на этом авто Тамона работает - превосходно!!!
Ставилось очень много раз....

[olezhan]

Извиняюсь может не по теме. Будет ли работать мозг ТЕ-Stream-OBD 8 с Тоёта ленд крузер 100,2007г.в. 4.7 мотор в смысле будет ли читать протокол ОБД там вроде подключение к контактам 6-14 а может и нет,кто знает точно?, стоит ли ставить эти мозги будут ли они работать с ОБД.

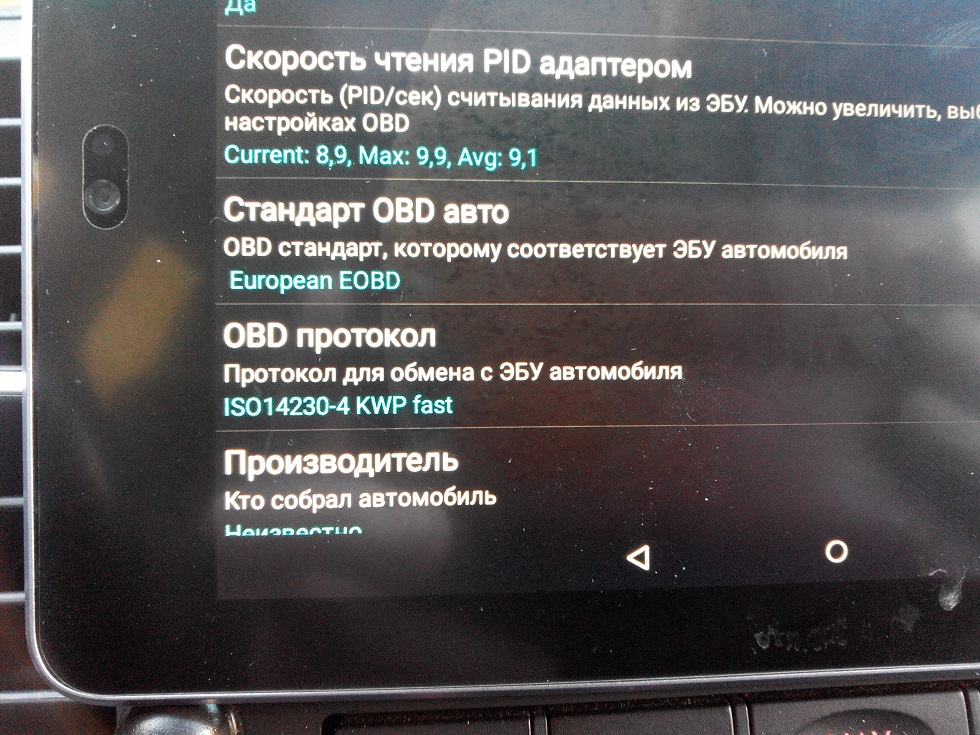

Если есть ELM 327, и программа к ней на Андроиде, то в настройках программы указан протокол, по которому осуществляется передача.

[olezhan]

Очень странно что он не делает 5 сек паузу во время поиска протокола...
Попробуйте сделать следующим образом:
1) Заведите мотор
2) Отключите Z8
3) Подождите 10 сек. и снова включите.

На машине все работает следующим образом:
Работа на бензине: красный светодиод горит.

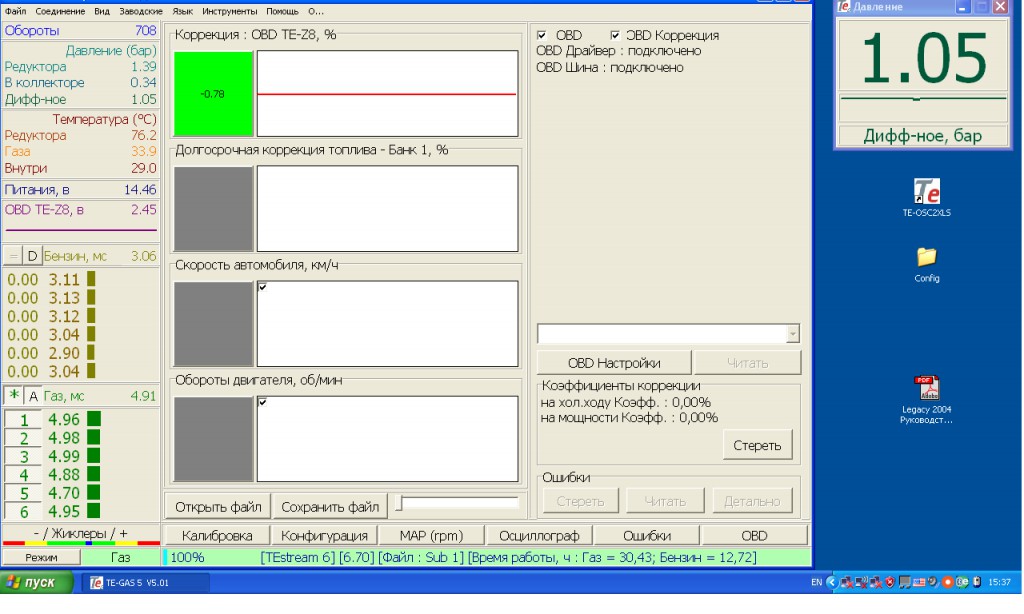

Работа на газу: красный светодиод моргает с интервалом 3 секунды. В программе появляется следующее.
Если в таком состоянии отключить TZ8-8 то начинают бегать синии квадратики.Вставляю разъем на место та же картина. Я попробую проверить адаптер на другом авто,ведь работа на газу при проверке не принципиальна,я правильно понимаю?. Если протокол будет читаться, то зеленый светодиод начнет моргать,так, и подключение к белому проводу не принципиально.
