Вариатор угла опережения зажигания

[orlov vladimir]

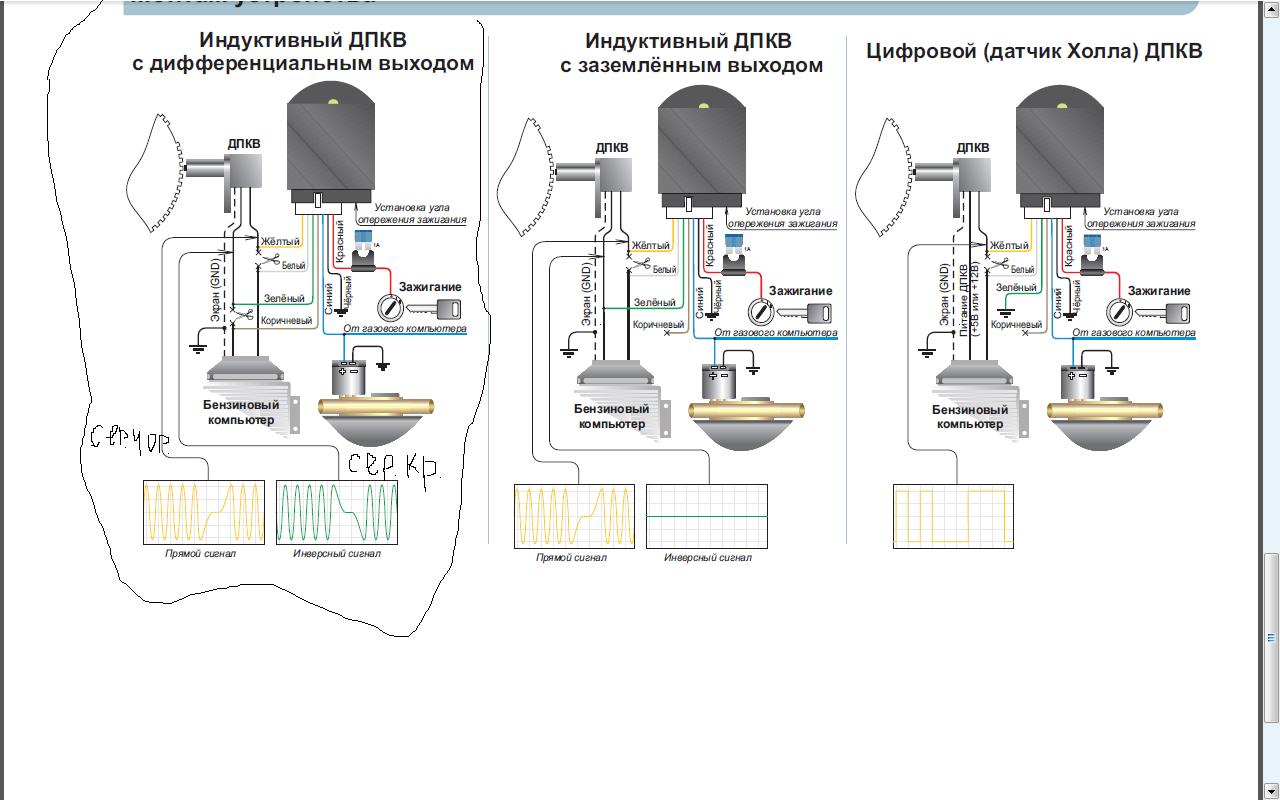

Попробуйте воспользоваться рисунком viewtopic.php?f=9&t=690&start=40
может с монтажем что то не так.

[Валерий]

Работал с рисункам , по схеме всё правильно . На холостых моргает зелёный светодиод, при увеличении оборотов моргает красный.
Пробовал поменять местами проводку для убеждения, постоянно моргает красный светодиод больше 10 с., двигатель не запускается.

[orlov vladimir]

Если на холостых работает, а на оборотах нет, тогда дело не в программе вариатора. Возможно дело в схемотехнике. Возможно, либо сигнал очень большой, либо помехи. Можно попробовать нагрузить датчик дополнительным сопротивлением.

[Валерий]

Какое должно быть сопротивление , в какую цеп нужно подключить. Помех точно нет.
Если можно по подробней пожалуйста.

[orlov vladimir]

Какое должно быть сопротивление , в какую цеп нужно подключить. Помех точно нет.
Если можно по подробней пожалуйста.

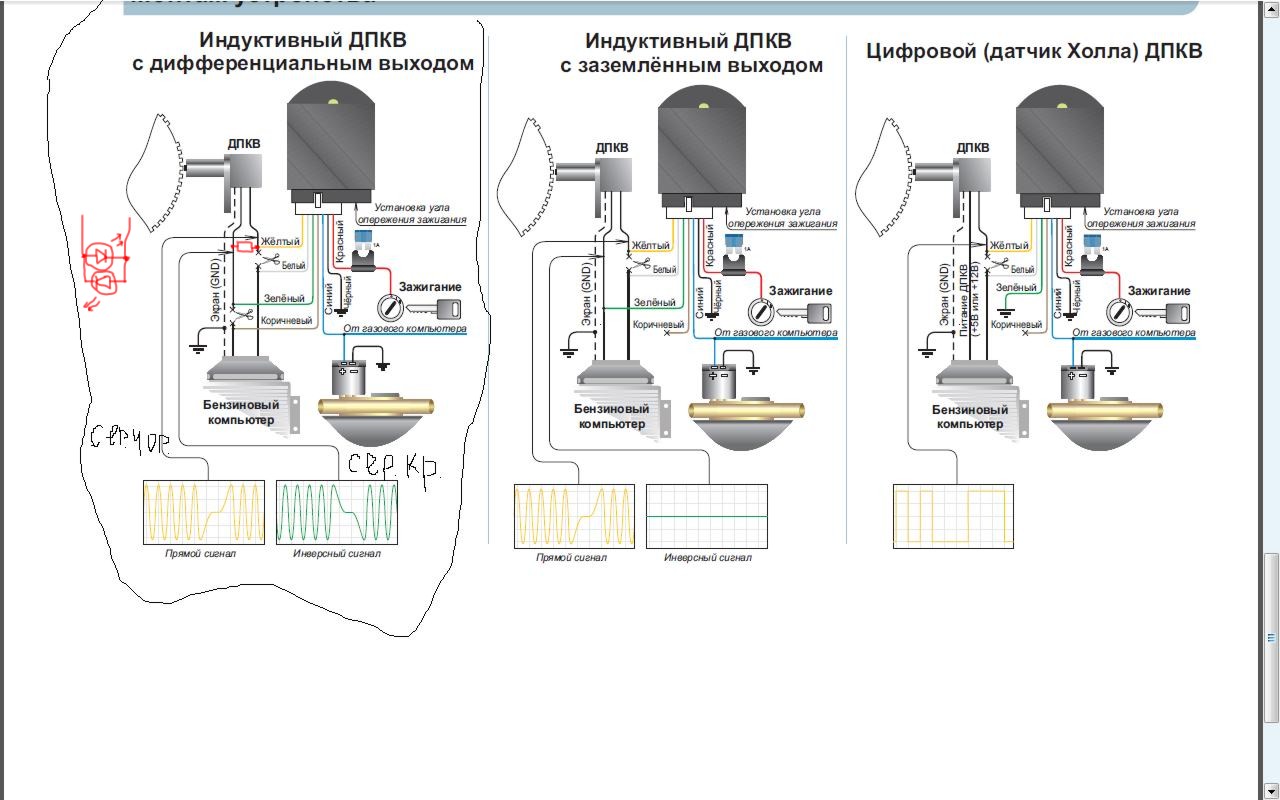

Сопротивление нужно подключить на сам датчик. Номинал резистора может быть от 100Ом до 1кОм. Можно попробовать подключить (встречно - параллельно) два светодиода.

[Валерий]

Подключатся к прямому сигналу от ДПВК в разрез чорн.- сер. провод.

[orlov vladimir]

параллельно выводам датчика. Светодиоды лучше белые или синие.

[Валерий]

Спасибо буду устанавливать . Потом дам ответ.

[orlov vladimir]

Спасибо буду устанавливать . Потом дам ответ.

Да, интересно.

[Валерий]

Провёл испытания , положительного результата не добился.
Опишу порядок работы VRT-1.
1) -Запуск двигателя ,затруднён.
2) -После запуска -4 сек .моргает светодиод красным , потом горит жёлтый,это всё на холостых оборотах.(работа на бензине).
3) - Слегка коснулся педаль газа, моргает красный светодиод, только отпустил педаль газа горит жёлтый. (работа на бензине или на газе) показания одинаковы.
4) -"Работа на газе" моргает зелёный светодиод, после увеличения оборотов двигателя сразу моргает красный сд .переход на холостые обороты снова моргает зелёный сд.
5) - Резкая акселерация педаль газа, двигатель глохнет .
Применял два светодиода , подключал по Вашей выше указанной схеме.
