Самодельный шнурок Тамона

[orlov vladimir]

Наш адаптер работает на микросхеме FTDI232r. Я считаю, что проблем у этой микросхемы меньше, чем у Pl.

[Atix]

Всем привет! ребят у меня TGstream-PM блок, и вот никак не могу к нему подключиться(

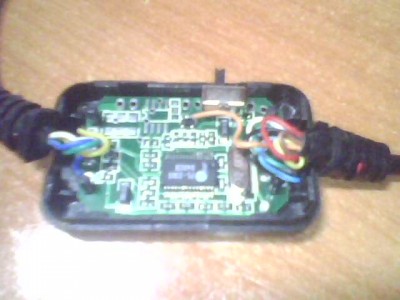

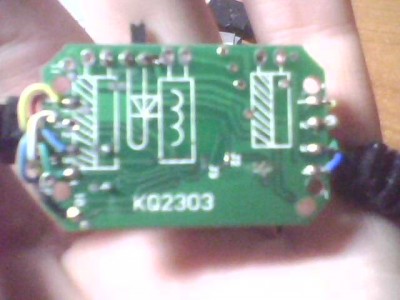

Дело в том, что находил тут, что сделать можно кабель из дата кабеля телефона... я сделал и потерпел не удачу, при подключении, во-первых, обрывалась связь, писал то двиг вкл, то выкл, также писал, что якобы обновите программу, и какоето сообщение "данные были изменены вне сервиса" , такой вопрос: можно ли с помощью этой платы подключаться? могло ли это все быть потому, что напряжение на 4 лапе было 3.3v (ща переделал на 5v, перепаяв перемычку j1 на j2), и что еще надо сделать с этим шнурком, чтобы он норм работал? И для чего на этой плате тумблер?
P.S. В программе ТамонаГАЗ, микросхема в кабеле PL2303
Заранее спасибо, очень на вас надеюсь

[Nikor]

Привет.
Поинтересовался что за адаптер.
http://www.alfessa.net/forum/14-43-1
В данном случае использовать нельзя, т.к. на разъёме блока ProGas +12В, а на плате адаптера нету стабилизатора . Т.е. адаптер работает от напряжения не выше 5В. Если поставить 5-и вольтовый стабилизатор, то всё должно получиться.

[Atix]

а разве ProGas и TGstream-PM одно и тоже? да я присоеденяю к фишке тока Rx Tx и GND а +12 вольт оставляю в воздухе... а микруха питается от USB, а то что переделал питание этим я изменил напряжение Tx сделал его вместо 3.3v сделал 5v! пользователь marian уже сделал из него норм кабель... такчто это реально)

[Nikor]

Если питается от USB, тогда всё ОК. Я на всякий перестраховался, т.к. 12В подключенные от блока могут наделать дел.
Уровни сигнала TX/RX должны быть +5В. Можно тестером проверить напряжение на выводах адаптера когда тот не подключён к блоку. Там и там должно быть по 5В.
Кстати, удостоверьтесь что у вас самая свежая программа TamonaGas. Для связи с TGstream-PM это важно.

[Atix]

Вот теперь у меня все так и есть. А могли ли быть все вышеперечисленные мной глюки из-за того, что уровень напряжения на шнурке Tx и Rx был 3.3v? кстати пока он подключен к ноутбуку +5v тока на Tx, а на Rx 0v это типо значит провод глюченый? И для чего сбоку платы тумблер не в курсе?

[Nikor]

И всё-таки, какую версию программы вы используете? Очень важно.
Про RX и 0В - не критично.
Про тумблер не знаю. К каким ножкам микрухи идёт?

[Atix]

Версия программы 3.05
Тумблер к ножкам микросхемы вроде не идет. Так могла ли быть причина глюков из-за того, что было 3.3v вместо 5?

[ShPioN]

Так могла ли быть причина глюков из-за того, что было 3.3v вместо 5?

у меня раньше был такой кабель, тоже постоянно глючил из-за 3.3в. сейчас сам спаял кабель на 5В, работает стабильно часами...

[Atix]

думаеш этот кабель не будет пахать норм учитывая что я его переделал на 5V? и если не трудно скинь схемку того которого ты спаял, и который точно работает с блоком тамона!
