USB шнур старый и новый

[Boris2171]

Правильно ли я понял что землю от тамоны сажаем на ту ногу куда приходила на плате земля с телефона а +12 оставляем без внимания ?

[Абдуллах]

Правильно ли я понял что землю от тамоны сажаем на ту ногу куда приходила на плате земля с телефона а +12 оставляем без внимания ?

было же сказано что питания будет браться от компьютера при подключения USB

[Boris2171]

Дорогой АБДУЛЛАХ желательно в начале прочитать вопрос и понять его суть а потом давать совет Про питание от юсб я всё понял я спросил про землю которая выходит от тамоны относительно неё два напряжения по 4.5В и одно 12В вопрос про чёрный провод на какую ногу его сажать туда же где и был телефонная земля ?

[Абдуллах]

Дорогой АБДУЛЛАХ желательно в начале прочитать вопрос и понять его суть а потом давать совет Про питание от юсб я всё понял я спросил про землю которая выходит от тамоны относительно неё два напряжения по 4.5В и одно 12В вопрос про чёрный провод на какую ногу его сажать туда же где и был телефонная земля ?

ИЗВИНЯЮСЬ

[стасwinner]

Дорогой АБДУЛЛАХ желательно в начале прочитать вопрос и понять его суть а потом давать совет Про питание от юсб я всё понял я спросил про землю которая выходит от тамоны относительно неё два напряжения по 4.5В и одно 12В вопрос про чёрный провод на какую ногу его сажать туда же где и был телефонная земля ?

Скажите, на первом фото плохо понятно? Просто для себя, так как делал сам и вроде все понятно.
Вопрос. Мне сделать еще несколько фото?

[Boris2171]

Конечно извиняюсь за тупость но на фотках платы нет Про три провода я понял +12 отсутствует два сигнальных есть Я спрашиваю земля тамоны цепляется на туже ногу что и земля телефона ? Правильно ?

[стасwinner]

Так! Давайте, тогда пойдем по такому пути!

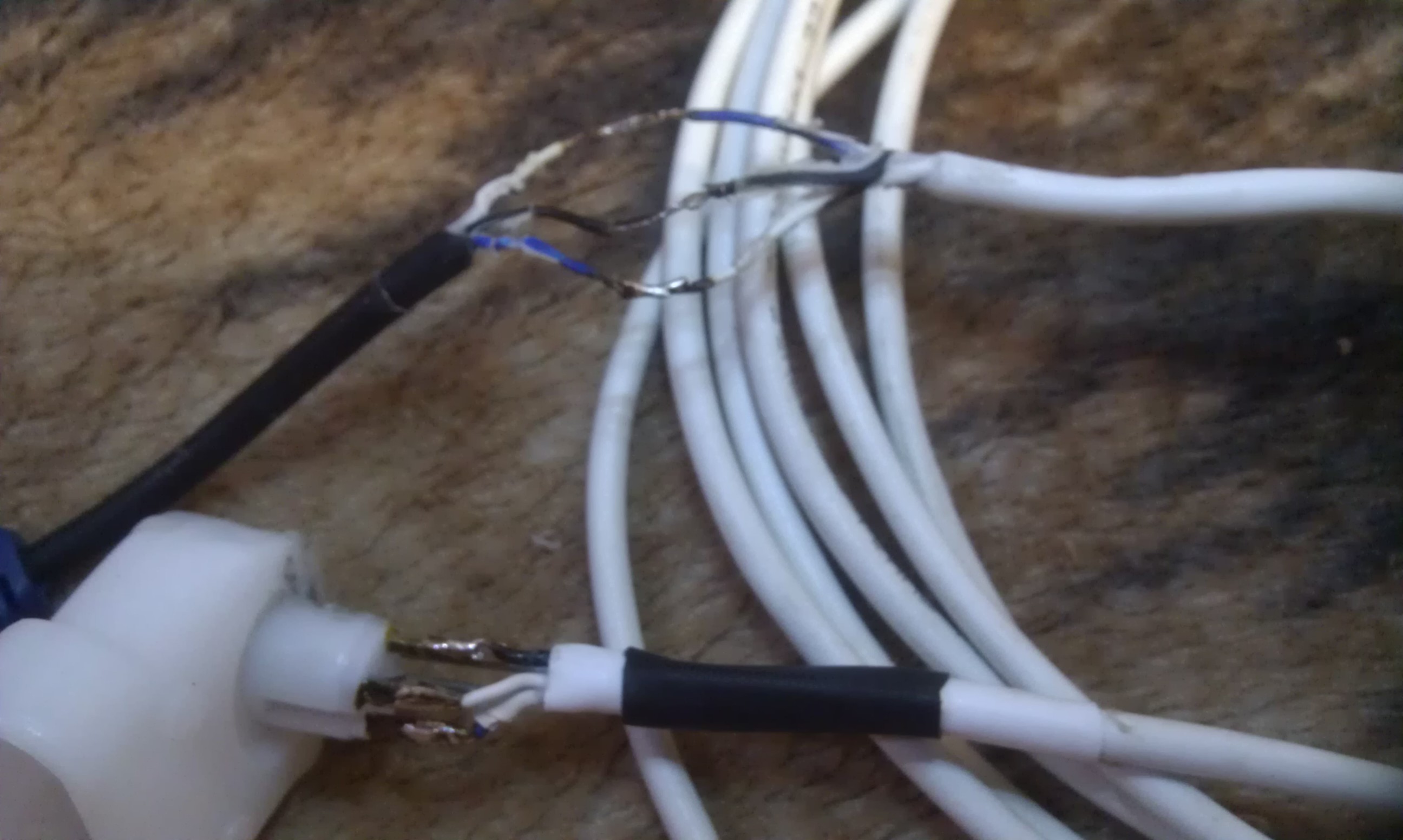

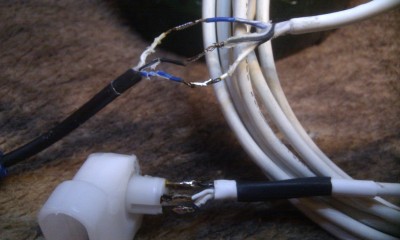

Специально для Вас разобрал рабочий кабель!

[стасwinner]

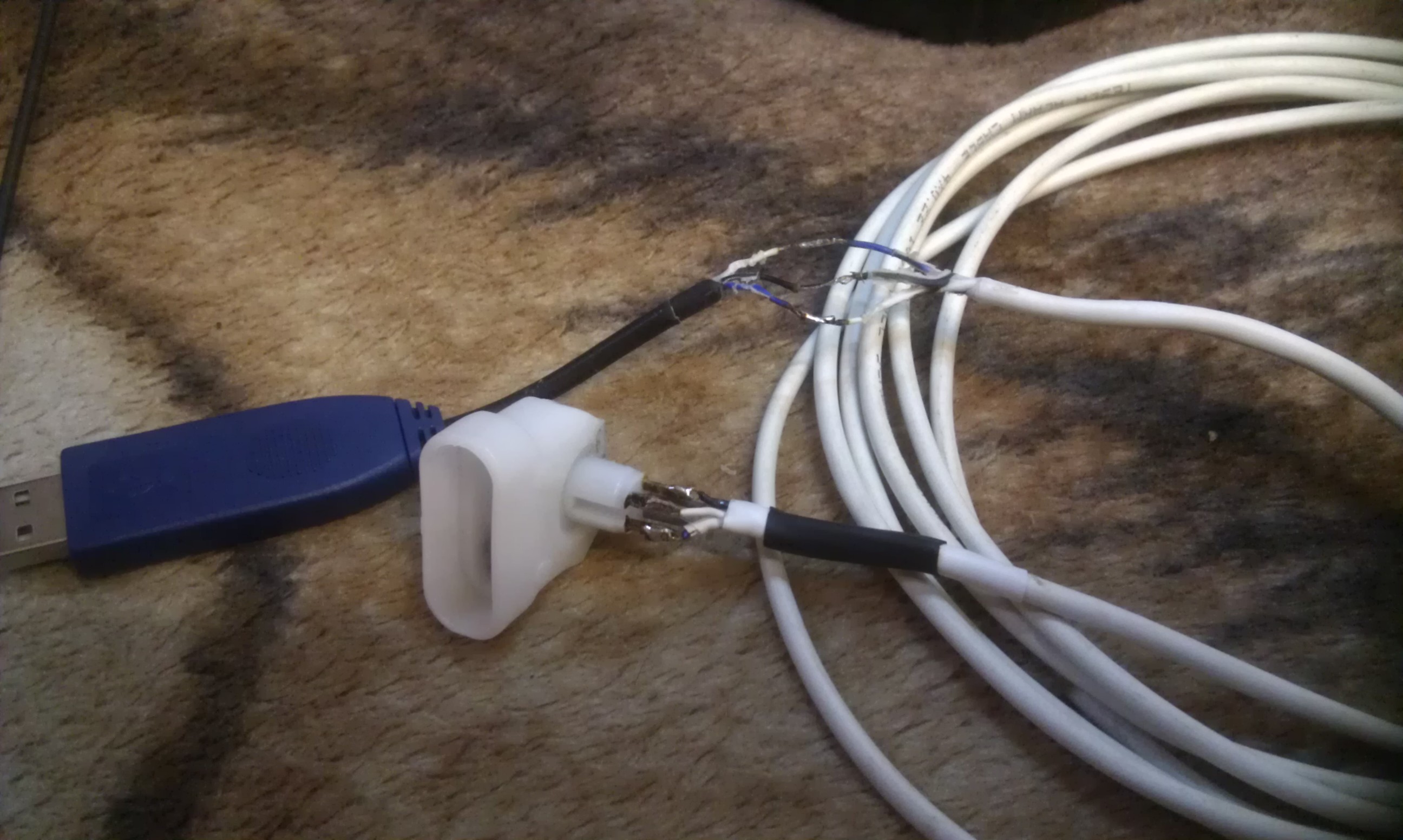

Еще!
Только в этом кабеле есть зеленый провод. Его отрезаем (кабель, немного иной, нежели на фото).

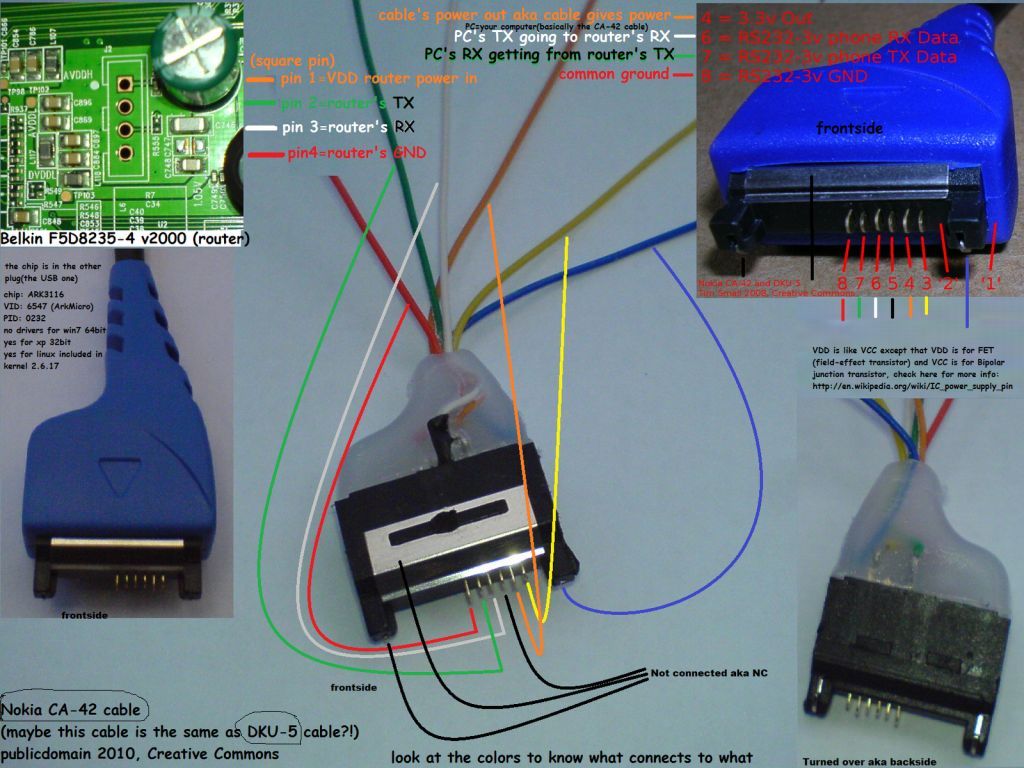

Распиновку кабеля, прилагаю!
Больше, ничем помочь не могу. Делал по вот этой фотке распиновки. Разбирайтесь и делайте. Удачи.

[Абдуллах]

РЕСПЕКТ ВАМ !!!

[стасwinner]

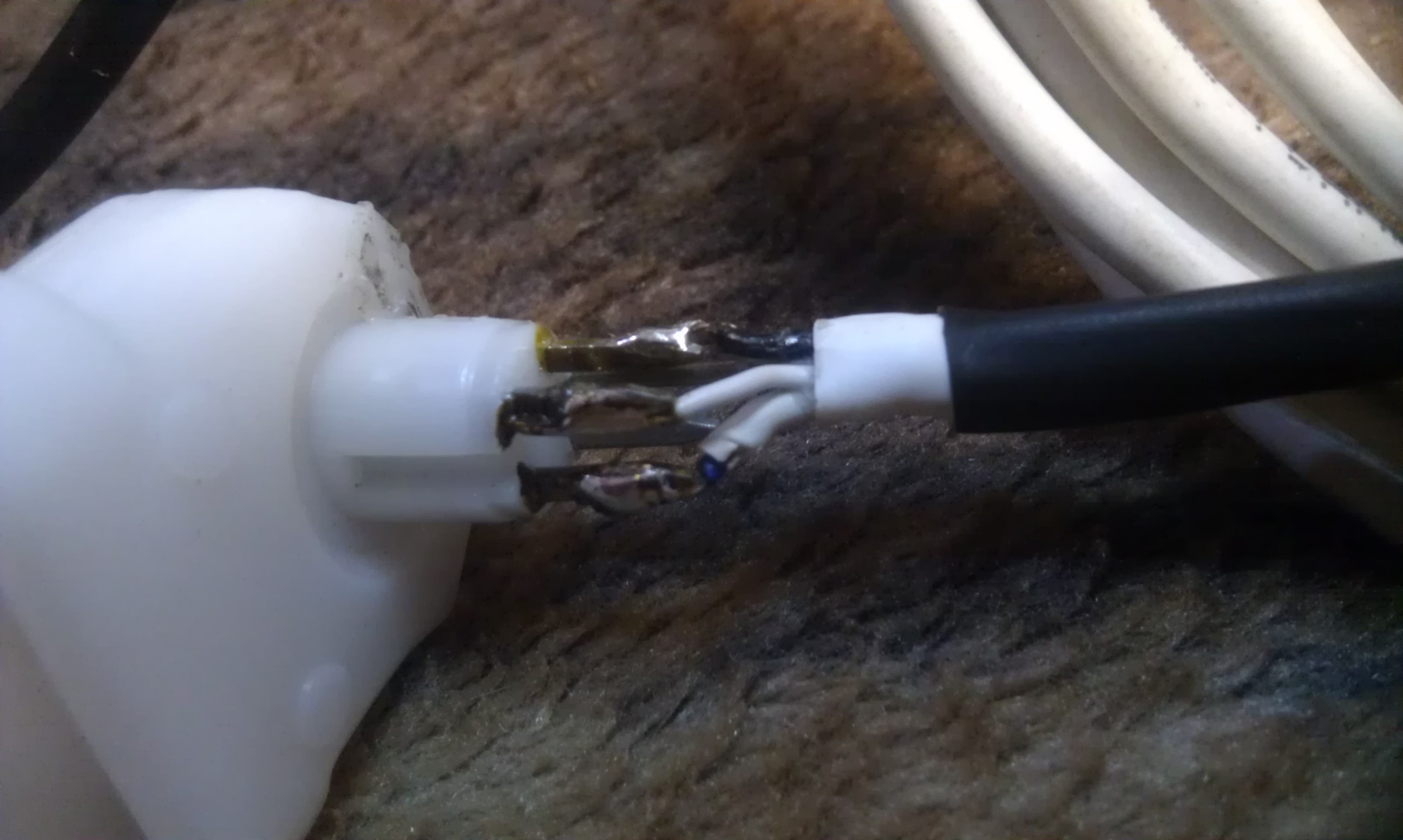

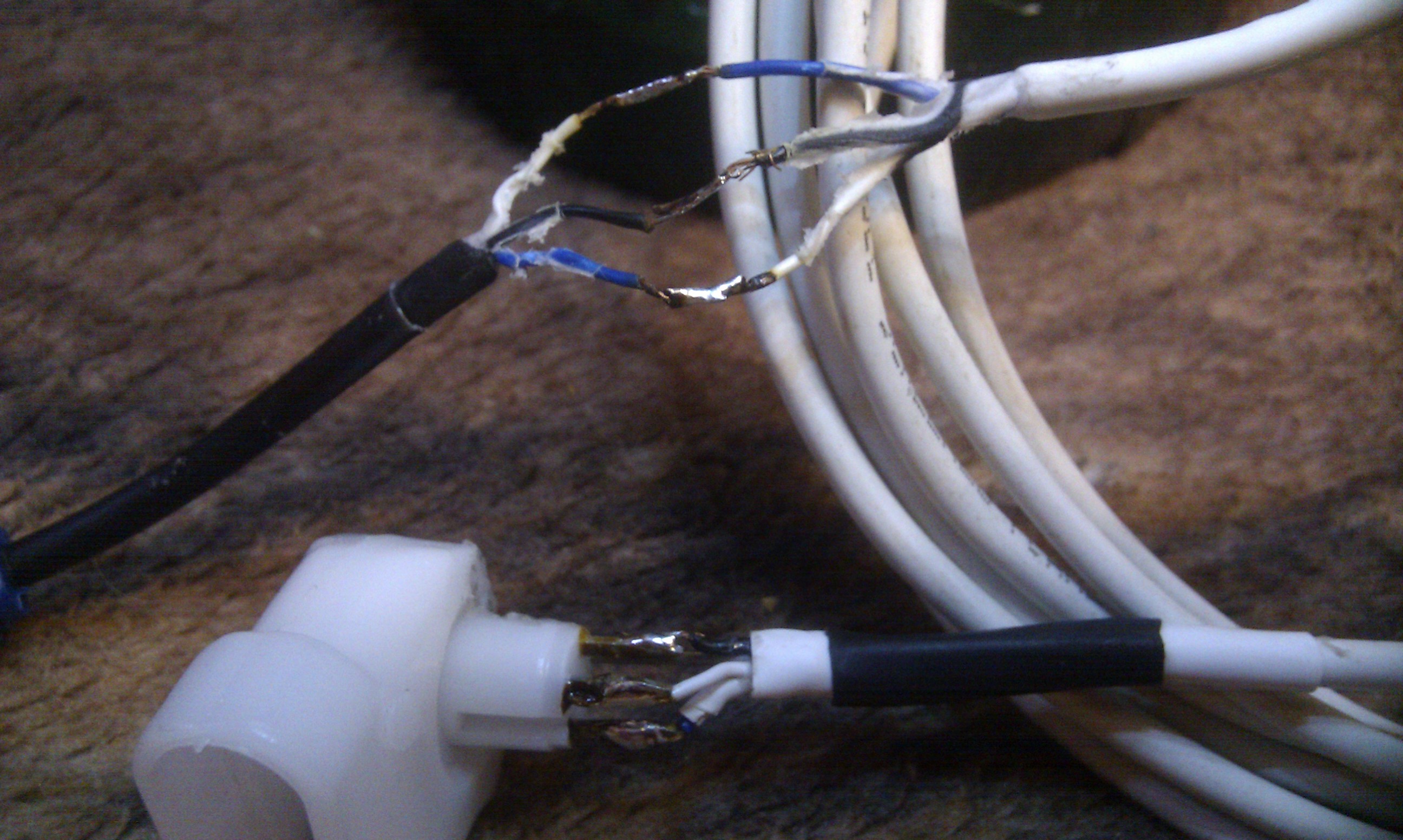

Провода те что с переди, первых два (синий и белый) это - Rx и Tx, а тот что за ними и чуть выше (черный) - это масса GND. Четвертая нижняя - свободная.
Куда еще проще. Спаять шесть паечек и обжать в термокембрик???
